Inversor solar híbrid de 5kw amb monofàsic

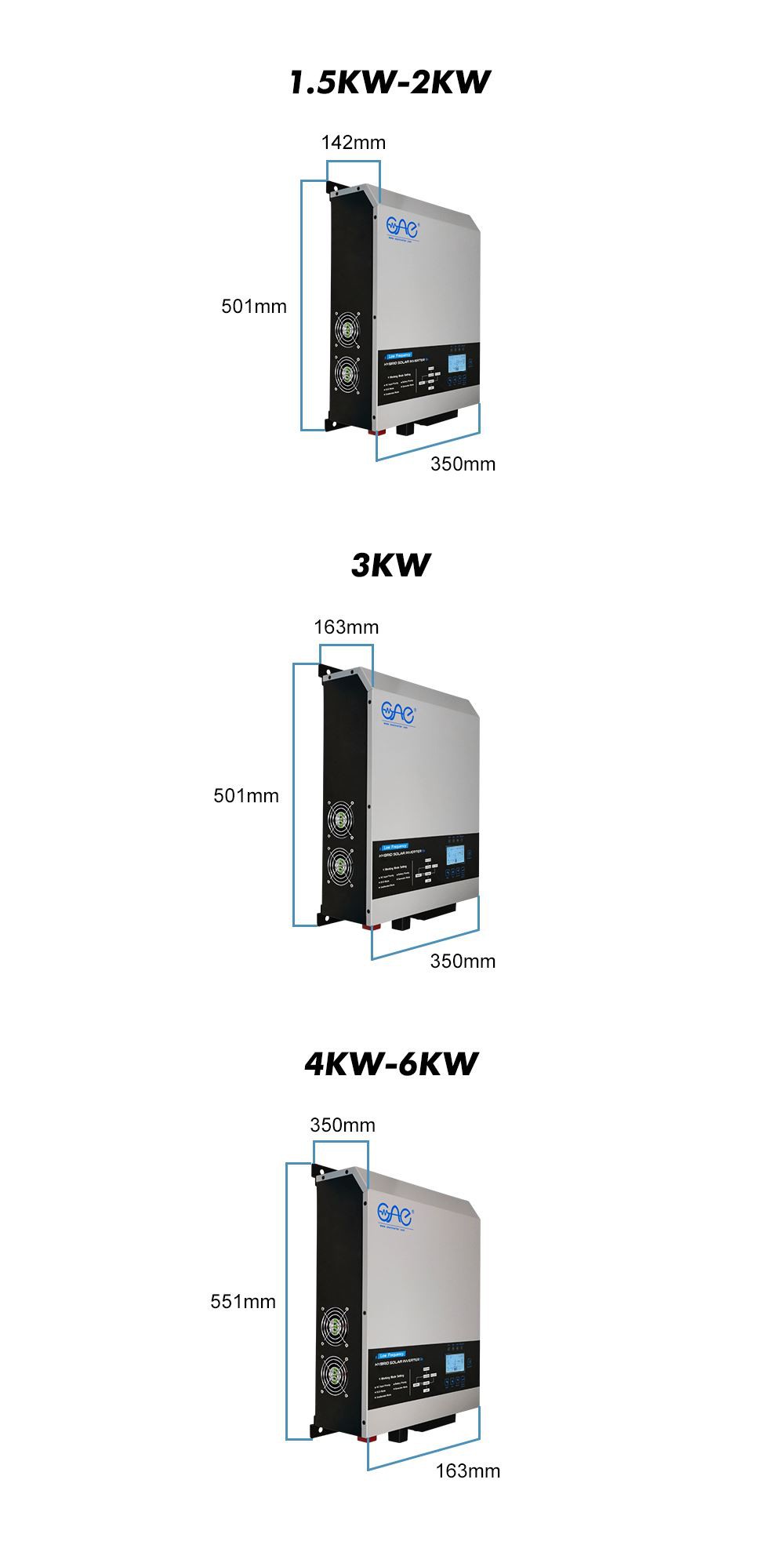

Inversor solar híbrid de 1,5 kW -6kw sèrie TG amb CC a CA

Tenint en compte el consum d'energia del transformador al circuit inversor mitjançant un transformador, l'estructura de la topologia adopta un circuit inversor sense transformador. Després que la tensió de CC de la bateria o la matriu fotovoltaica sigui augmentada pel CC, l'inversor la filtra i la converteix en una càrrega que es pot convertir en una càrrega. Ús directe del corrent altern.

Els inversors monofàsics generalment tenen tres formes estructurals: push-pull, mig pont i pont complet, entre les quals l'interruptor del circuit push-pull ha de suportar el doble de la tensió de CC, és relativament difícil seleccionar l'interruptor, i l'ús del transformador La velocitat de fase és baixa, la qual cosa redueix fins a cert punt l'eficiència de tot el sistema inversor; per obtenir la mateixa potència que el circuit push-pull i full-bridge al circuit de mig pont, el tub de l'interruptor ha de suportar el doble de corrent. El circuit inversor de pont complet supera les deficiències de les dues estructures anteriors. La tensió de funcionament en estat estacionari del tub de l'interruptor és igual a la tensió d'entrada de CC. Amb la mateixa potència, el corrent del tub de l'interruptor és mig més petit que el del tipus de mig pont, de manera que s'utilitza el tipus de pont complet aquí. Forma estructural invertida. El circuit principal de l'inversor consta de dues parts, la part de reforç DC-DC i la part d'inversor de pont complet monofàsic.
